Předvánoční majstrštyk

Nadšenci, kteří zachraňují technické památky, si zaslouží víc než upřímný obdiv. Zaslouží si hlavně podporu, protože i budovy a stroje jsou součástí naší historie. Dokazují  technický um a řemeslnou dovednost našich předků, proto by neměly skončit ve šrotu. Spolek Výtopna Zlíchov se již dvacet let snaží zachraňovat a renovovat několik parních a motorových lokomotiv a osobních i nákladních vozů. Většinu oprav i výrobu součástí si zajišťují sami. Na některé ale nestačí a musí hledat odborníky s výjimečnou kvalifikací. Našli je na Fakultě strojní ČVUT v Praze.

pracoviste/12921/projekty/12133/12-2019/tv01sm.jpg

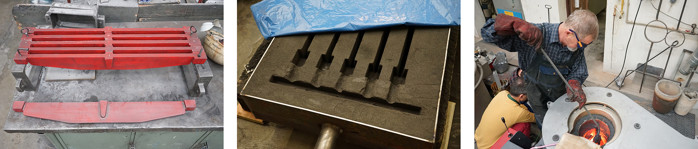

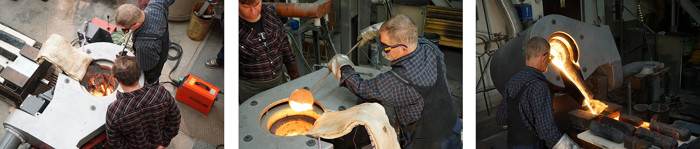

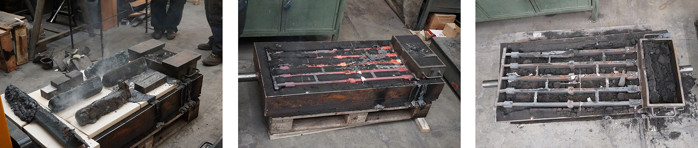

Pro Ústav strojírenské technologie Fakulty strojní ČVUT v Praze byl požadavek na odlití kopie litinového roštu pro starou lokomotivu velkou výzvou, přestože mají dostatek unikátních zkušeností. Podle dochovaných zbytků roštu parní lokomotivy ČKD BN 200 z roku 1947 si nejdříve připravili dřevěný model, podle něj vyrobili 5 modelů ze silumínu a potom  vyrobili 2 pískové formy. V laboratoři se 17. prosince 2019 sešli u indukční pece odborníci, studenti a další zájemci. Tavba s použitím litinového šrotu úspěšně nabíhala a před polednem mohlo začít odlévání dvou roštů do připravených forem. Manipulace s formami nebyla ani s pomocí paletového vozíku jednoduchá. Rozměr formy pro odlití roštů byl 920 × 500 mm a jeho hmotnost přesahovala 250 kg. Docent Aleš Herman mohl po odlití formy konstatovat, že se odlévání zdařilo.

pracoviste/12921/projekty/12133/12-2019/tv02_sm.jpg

Po opracování odlitých roštů se jich ujmou další šikovné ruce ze spolku Výtopna Zlíchov. Po dokončení opravy celé lokomotivy se stroj přiřadí k ostatním výstavním kouskům a později bude zařazena do souprav pro rekreační a nostalgické jízdy v okolí Prahy.

pracoviste/12921/projekty/12133/12-2019/tv03_sm.jpg

Odlévání kopie litinového roštu parní lokomotivy ČKD BN 200 (Youtube)
